Zuverlässige bodengestützte Radarüberwachung Flexibles Scannen für Verteidigungsanwendungen

MOQ:	1
Preis:	negotiable
Lieferfrist:	30 Tage
Zahlungsmethode:	D/P, T/T, Western Union
Supply Capacity:	20 Stück/Monat

Ausführliche Information

Produkt-Beschreibung

Ausführliche Information

Herkunftsort

Chengdu

Markenname

Modellnummer

LY-Ku-3D-I

Scanning-Bereich:

0° bis 40°

Betriebstemperatur:

-20 bis 50 Grad Celsius.

Antennenrotation:

360 Grad

Stromverbrauch:

weniger als 5 kW

Datenverarbeitung:

In Echtzeit

Abtastbereich:

Azimut: 0°-360°, Drehkreuz: 0°-40°

Übertragungskraft:

160 W

Antennengeschwindigkeit:

Höchstgeschwindigkeit 90 °/s

Leistung des Senders:

1-10 Kilowatt

Reichweite:

Bis zu 100 km

Abstand zum Scannen Azimut:

Zielradialgeschwindigkeit:

0.8m/s-40m/s

Entschließung:

Antenntyp:

Parabolische

Polarisierung:

Doppelpolarisierung

Mindestdetektionsbereich:

Betriebsfrequenzband:

X-Band

Entfernungsauflösung:

1 bis 10 M

Antennen-Durchmesser:

1 bis 5 m

Blinde Reichweite:

Scanmodus:

Sektor-Scan

Betriebshöhe:

0 bis 10 km

Empfängerempfindlichkeit:

-120 dBm

Breite des Pulsens:

1 bis 10 μs

Impulsfrequenzfrequenz:

100 bis 1000 Hz

Hervorheben:

Zuverlässige bodengestützte Radarüberwachung

Zuverlässiges Überwachungsradarsystem

Flexible Überwachung durch bodengestützte Radarscanner

Produkt-Beschreibung

Überlegene Störfähigkeiten Unser Radar-Störsystem für Verteidigungsanwendungen

Produktübersicht

Das zweidimensionale Phased Array-Radar LY-Ku-3D-I verwendet ein Phased Array-System mit TWS- (Track While Scan) und TAS- (Track And Scan) -Modi zur Zieldetektion und -verfolgung.TWS erfüllt die allgemeinen Anforderungen an die Weitflächenüberwachung, während das TAS eine kontinuierliche Nachverfolgung kritischer Ziele mit hoher Datenrate ermöglicht.und Daten an andere

Wesentliche Merkmale

Erweiterte Systemkonstruktion: Software-definierte, rekonfigurierbare Architektur.
Flexibles Scannen: Anpassbare Scanzonen mit hoher Zeit- und Ressourceneffizienz.
Doppelmodi:
- Ein-Array-Phase-Scannen + Vollraum-mechanische Scannen.
- Vier-Array-Phase-Scannen für eine volle Abdeckung.
Kompakt und zuverlässig: Hohe Integration, geringe Kosten, geringes Gewicht und robuste Leistung.
High-Priority-Verfolgung: Verbesserte Datenrate für kritische Ziele.

Technische Spezifikation

Kategorie	Parameter	Einzelheiten
Betriebsfrequenz		Ku-Band
Erfassungsbereich	Zielkapazität	200 Ziele
	Maximale Detektionsdistanz	≥ 5 km (2D-Phase-Scan-Modus, RCS=0,01m2, erweiterbar)
	Min Detektionsdistanz	≤ 200 m
	Abdeckung der Höhe	≥ 1000 m (für Ziele mit 2m2 RCS)
	Azimuthbereich	Phasenscan: -45° bis +45°; mechanischer Scan: 0° bis 360°
	Höhenbereich	-10° bis +50°
Genauigkeit der Erkennung	Entfernung (RMS)	≤ 20 m
	Azimuth (RMS)	≤ 0,6°
	Höhe (RMS)	≤ 0,9°
Fähigkeit zur Erkennung	Entfernungslösung	15 m
	Auflösung im Azimut	≤ 4°
	Auflösung der Höhe	≤ 6°
	Datenrate	6 s (TWS-Normalmodus), 2 s (TWS-Modus für kleine Ziele), 0,5 s (TAS-Modus)
	Wahrscheinlichkeit der Erkennung	0.8
	Falschalarmrate	10−6
	Startzeit der Strecke	≤ 3 Bilderrahmen
Datenverarbeitung	Verzögerung der Bearbeitung	≤1s (von der Zieldetektion bis zur Datenausgabe)
Betriebsleistung	Stromversorgung	Wechselstrom (220V±10%, 50Hz±5%) oder tragbarer Generator
	Stromverbrauch	≤ 650 W
	MTBF (Zuverlässigkeit)	≥ 1000 Stunden
	MTTR (Wartungsfähigkeit)	≤ 30 Minuten
	BIT Fehlererkennungsrate	≥ 95%
Anpassungsfähigkeit an die Umwelt	Betriebstemperatur	-35°C bis +50°C (Außengeräte)
	Speichertemperatur	-45°C bis +65°C
	Feuchtigkeitsbeständigkeit	98% RH (bei 35°C für Außengeräte)
	Schutzniveau	IP-Qualifikation für drei Wasserabwehrsysteme (wasserdicht, staubdicht, korrosionsbeständig)

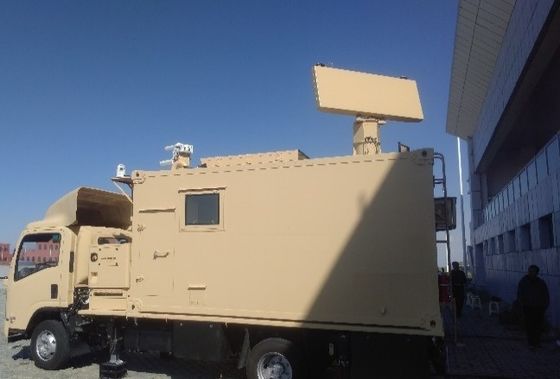

Mobilität und Einsatz	Transport und Installation	Kompatibel mit Standardfahrzeugen, modulare Konstruktion für flexible Montage,
		Aufzugs-/Höhenanlage für den Aufbau auf dem Dach

Zuverlässige bodengestützte Radarüberwachung Flexibles Scannen für Verteidigungsanwendungen 0

Zuverlässige bodengestützte Radarüberwachung Flexibles Scannen für Verteidigungsanwendungen 1
